Noticia 29/11/2010: Menos de tres meses para que se agoten las direcciones IP



• El sistema IPV4 está a punto de llegar a su capacidad máxima.

• Se hace urgente la transición al nuevo protocolo IPV6.

La numeración de direcciones web con el sistema IPV4 está a punto de llegar a su capacidad máxima. Los expertos consideran que en 90 días el sistema quedará completo, sin posibilidades de dar nuevas direcciones.
La Asociación de Usuarios de Internet (AUI) se ha insistido, mediante un comunicado dirigido al Gobierno y a empresas y usuarios de Internet, en la necesidad de adoptar el nuevo protocolo IPV6 para que la red continúe creciendo.
El crecimiento exponencial de Internet puede ser un problema. La proliferación de páginas ha generado que estemos ante lo que parece el máximo de capacidad del sistema actual, el IPV4. Se estima que este sistema es capaz de almacenar hasta 4.000 millones de direcciones, cifra que distintos expertos consideran que se alcanzará en un plazo máximo de 90 días.
Hace unas semanas Vint Cerf, reconocido como uno de los padres de Internet, ya alertó a las empresas y usuarios de todo el mundo de el posible estancamiento de la Red en caso de no adoptar el sistema IPV6. "El cambio tiene que efectuarse o Internet dejará de crecer", aseguraba Vint Cerf. La AUI se ha sumado a las palabras de Cerf y advierte del inminente colapso de las capacidades actuales de la Red.


Packet Tracer

Packet Tracer es la herramienta de aprendizaje y simulación de redes interactiva para los instructores y alumnos de Cisco CCNA. Esta herramienta les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales.

En este programa se crea la topología física de la red simplemente arrastrando los dispositivos a la pantalla. Luego clickando en ellos se puede ingresar a sus consolas de configuración. Allí están soportados todos los comandos del Cisco IOS. Una vez completada la configuración física y lógica de la red. También se puede hacer simulaciones de conectividad (pings, traceroutes, etc) todo ello desde las propias consolas incluidas.

Enlaces:
http://www.cisco.com/web/learning/netacad/packet_tracer/packet_tracer_03-4_web.html
http://www.cisco.com/web/learning/netacad/course_catalog/PacketTracer.html

A continuación veremos un video-tutorial, en el cual se explica el uso de Packet Tracer para diseñar redes, mediante un ejemplo con una red que contiene tres routers conectados entre sí, mediante líneas frame relay.

Actividad Práctica nº9

Esta actividad práctica nº9 consiste en el diseño de una red WLAN IEEE 802.11 de arquitectura con infraestructura, es decir, con puntos de acceso AP (Access Points).

Para realizar esta práctica debemos de completar los siguientes puntos:

1- Configurar 5 ordenadores Wíreless con los adaptadores USB para su uso en modo infraestructura.

 Este punto consiste en instalar los adaptadores USB (adaptador DWL-G122 wireless G USB de D-Link), para saber cómo instalar estos adaptadores volveremos a la práctica nº8.

Una vez que hemos instalado estos adaptadores vamos a Panel de control  > Conexiones de red > y en el icono de conexiones de redes inalámbricas hacemos clic, con el botón derecho del ratón, y seleccionamos  la opción: "Ver redes inalámbricas disponibles" y seleccionaremos la red: Default (Ver imagen)



2- Configurar el AP siguiendo las instrucciones del propio equipo.

 Antes de configurar debemos de conectar el AP a la red de alimentación y conectar un cable de datos RJ-45, del AP a un Switch y de este a nuestro ordenador.

Ahora si podemos configurar nuestro AP, para ello abriremos el navegador y marcamos la dirección del AP:

http://192.168.0.254

A continuación nos aparecerá una pantalla que nos pide el Usuario (admin) y la contraseña (password) para acceder al AP. Y posteriormente aparecerá la pantalla siguiente:

Esta pantalla nos indicara  la IP, la máscara de Subred, la Dirección MAC, entre otras cosas.

En esta pantalla, en la pestaña Security podemos restringir o permitir el acceso a ciertas Direcciones MAC.

-Only Allow these MAC for connecting ( Permitir acceso)
-Only Reject these MAC for conecting ( Restringir )



Realizamos los cambios de SSID y de contraseña de la red oportunos y tenemos nuestra red LAN  operativa.

3- Configurar dos ordenadores cableados que formen parte de la red.

Utilizando un cable de datos RJ-45 conectamos dos ordenadores al Swicth.A continuación vamos a Panel de Control  > Conexiones de Red  y seleccionaremos, con el botón derecho del ratón, Conexión de área local, donde aparecerá un menú y seleccionaremos Propiedades > Protocolo de Internet y seleccionamos Propiedades, donde debemos de escribir una dirección  IP que no sea igual a otra que utilice otro ordenador y escribir en la puerta de enlace  192.168.100.11



4- Conectar a un switch y a los dos ordenadores cableados y el AP.

Conectamos al Switch el AP y también conectamos al Switch Internet y los 5 ordenadores, que van a pertenecer a la red, a través del AP, utilizando los adaptadores USB.

Conectamos los dos ordenadores cableados a través de un cable con conector RJ-45.

5- Comprobar conexiones entre los 7 DTE (5 Wireless y 2 cableados)

Efectivamente tenemos conexión entre s los 7 DTE (5 Wireless y 2 cableados).

Comprobamos  las siguientes conexiones (utilizando el comando PING seguido de la IP del otro ordenador):

Cableado/Cableado

Cableado/Inalámbrico

Inalámbrico/Inalámbrico

Al conectar también internet al Switch vemos que tenemos internet en todos los ordenadores.

6- Dibuja un esquema del sistema completo.

Redes LAN, MAN, WAN

LAN significa Red de área local. Es un conjunto de equipos que pertenecen a la misma organización y están conectados dentro de un área geográfica pequeña mediante una red, generalmente con la misma tecnología (la más utilizada es Ethernet).
Una red de área local es una red en su versión más simple. La velocidad de transferencia de datos en una red de área local puede alcanzar hasta 10 Mbps (por ejemplo, en una red Ethernet) y 1 Gbps (por ejemplo, en FDDI o Gigabit Ethernet). Una red de área local puede contener 100, o incluso 1000, usuarios.

Una MAN (Red de área metropolitana) conecta diversas LAN cercanas geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fueran parte de la misma red de área local.

Las redes MAN se interconectan mediante diversas instalaciones públicas o privadas, como el sistema telefónico o los suplidores de sistemas de comunicación por microondas o medios ópticos.

Una WAN (Red de área extensa) conecta múltiples LAN entre sí a través de grandes distancias geográficas.

La velocidad disponible en una WAN varía según el costo de las conexiones (que aumenta con la distancia) y puede ser baja.

Las WAN funcionan con routers, que pueden "elegir" la ruta más apropiada para que los datos lleguen a un nodo de la red.

Actividad Práctica nº 8

Objetivo de la práctica:
Esta práctica consiste en enlazar dos ordenadores (estaciones móviles) mediante el adaptador de DWL-G122 Wireless G USB D-Link, siguiendo la arquitectura ad hoc.

Pasos a seguir:

1-  Instalar el software del adaptador.



Para instalar el software  introducimos el CD-ROM que viene con el adaptador y seleccionamos Install Driver. A continuación seguiremos los siguientes pasos:

 Intall driver >Agree>Español >Siguiente > Seleccionamos la carpeta de destino > Carpeta de programas > Siguiente > Conectamos el Adaptador > y por último nos saldrá la siguiente ventana:
Hacemos clic en salir y ya ha finalizado la instalación.

2- Configurar en el equipo los parámetros de red.

Para configurar las Propiedades de Conexiones de red inalámbricas, se irá a: Panel de control > conexiones de red y seleccionaremos, con el botón derecho del ratón, el icono de conexión de red inalámbrica, donde aparecerá un menú y seleccionaremos Propiedades. Ver imagen:

A continuación debemos de agregar una red. Al hacer clic sobre Agregar nos aparecerá una ventana (Imagen4), donde tendremos que poner: el nombre de red (WLANTELEMATICA) > activamos el cifrado de datos WEP > activamos la autentificación modo compartido >  ponemos la clave de red (0123456789ABCDEF0123456789) > por último seleccionamos la opción :"Ésta es una red de equipo a equipo (ad hoc)".

Imagen4

Una vez configurada las propiedades de red inalámbrica, volvemos a la ventana "Propiedades de conexión de red inalámbrica 2" para configurar ahora el protocolo TCP/IP. En esta ventana marcamos TCP/IP y pulsando Propiedades aparecerá la pantalla siguiente:



En esta nueva ventana introduciremos:

• La Dirección IP: 192.168.0.1 // 192.168.0.2 .....(A cada ordenador, se le asignará una u otra)
• Máscara: 255.255.255.0
• Puerta de enlace: 192.168.0.1
• DNS preferido: 195.235.113.3
• DNS alternativo: 195.235.96.90

Una vez finalizada esta configuración, lo único que queda es comprobar el acceso a la red.

3- Comprobar la conexión y compartición archivos

Para comprobar la conexión iremos a: Panel de control > Conexiones de red e Internet  y en el icono de conexiones de redes inalámbricas hacemos clic, con el botón derecho del ratón, y seleccionamos  la opción: "Ver redes inalámbricas disponibles" y aparecerá la siguiente ventana:

Hacemos clic en la red inalámbricas que creamos (WLANTELEMATICA), le damos a conectar y tendremos que poner la clave, siempre y cuando si el ordenador al que intentamos acceder tiene alguna clave activada.

Una vez que estemos conectados, vamos a comprobar desde la línea de comandos si existe conexión.
Antes de realizar este proceso, demos de desactivar el FireWall (Panel de control> Firewall).
Una vez desactivado el FireWall vamos a Inicio> Ejecutar y escribimos cmd. A continuación se abrirá la ventana del símbolo del sistema  (MS-DOS), en la cual demos de escribir PING seguido de la Dirección IP del ordenador con el que nos vamos a comunicar. Ver imagen:

Para comprobar la compartición de archivos, debemos de poner en compartido todo aquello que queramos compartir (archivos, documentos,etc). Para que el otro ordenador pueda acceder a mis documentos compartidos deberá de ir a Mis sitios de Red y buscar mi carpeta compartida. Y se puede comprobar cómo además de acceder a los documentos compartidos se puede transferir archivos, sin ningún tipo de problemas.

Otras comprobaciones:

• También hemos podido comprobar que se pueden conectar más de dos ordenadores a la vez, con este tipo de adaptador.
• Por otro lado averiguamos que podemos seguir utilizando Internet cuando uno de los dos ordenadores está conectado a Internet y el otro ordenador ha desconectado Internet.

Estándar IEEE 802.11

El estándar IEEE 802.11 define el uso de los dos niveles inferiores de la arquitectura OSI (capas física y de enlace de datos), especificando sus normas de funcionamiento en una WLAN. Los protocolos de la rama 802.x definen la tecnología de redes de área local y redes de área metropolitana.

El estándar 802.11 permite un ancho de banda de 1 a 2 Mbps. El estándar original se ha modificado para optimizar el ancho de banda o para especificar componentes de mejor manera con el fin de garantizar mayor seguridad o compatibilidad. La tabla a continuación muestra las distintas modificaciones del estándar 802.11 y sus significados:

Actividad nº7

Objetivo : Comunicar  2 ordenadores a través de la tarjeta de red instalada en cada uno de ellos.

Pasos a seguir :

1-     Realizar un latiguillo cruzado con cable UTP categoría 5, siguiendo el proceso dado en el libro (pg70) CAPA1
En nuestro caso no tuvimos que realizar el latiguillo (utilizamos uno ya realizado), solamente comprobamos el conexionado del cable cruzado utilizando el comprobador de cable.

Conexionado cable cruzado

2-     Encontrar las características de la tarjeta de red que utiliza cada ordenador: velocidad, numero MAC o dirección física, fabricante, etc.  (CAPA2):

Tarjeta de red: Marvell Yukon 88E8053 PCI-E Gigabit Ethernet Controller
Dirección física: 00-16-E6-4D-3C-4A
Fabricante: Marvell

3-     Escribir las direcciones IP adecuadas en cada ordenador, siguiendo las pautas dada por el libro (CAPA3)

Esto se realiza en Panel de control> Conexiones de red. En esta ventana aparecerá un icono de conexión de área local. Pulsamos botón derecho > Propiedades y aparecerá la ventana Propiedades de la conexión.

Imagen 1

 La ventana de Propiedades de la conexión en la pestaña General se puede configurar el tipo de cliente de red al que se quiere convertir esta máquina (Windows, Linux,etc). Eligiremos Windows.

Se pueden elegir diferentes servicios o caracteristicas adicionales para que las proporcione el entorno de red. En este caso compartiremos archivos e impresoras.

Finalmente, hay que elegir el protocolo o lenguaje de niveles de red y superior que va a utilizar el sistema (TCP/ IP, IPX/ SPX,etc). Seleccionaremos el más universal, TCP/ IP. (Imagen 1)

Una vez seleccionado Protocolo Internet (TCP/IP) y pulsando sobre el botón Propiedades, aparecerá la ventana (imagen 2). Se marcará la opción Usar la Siguiente dirección IP y ponemos la dirección IP (en nuestro caso: 192.168.0.1 y 192.168.0.2, en el otro ordenador) y la máscara de subred (al hacer clic sobre ella se pone automáticamente).

Imagen 2

El resto de cuadros de texto de la ventana se quedarán en blanco. ya que no son necesarios para este tipo de conexión.

4-     Conectar el cable fabricado entre los dos ordenadores a enlazar en red.

Debemos comprobar:

-Comprobar si se activa el led verde indicativo de funcionar a nivel enlace.
 En nuestro caso, se activa el led rojo y naranja. Esto puede significar que existen problemas en el cable o en la configuración de tarjetas, pero nosotros realizamos la comunicación sin ningún problema.

-Comprobar mediante el uso del comando PING si existe comunicación nivel 3.

Para ello, abrimos una ventana de comandos y tecleamos PING seguido de la dirección IP del ordenador con el que nos vamos a comunicar.

Desde PC1: PING 192.168.0.2
Desde PC2: PING 192.168.0.1

-Comprobar si se comparten archivos entre los dos ordenadores en red.
Para comprobar la compartición de archivos, en uno de los PC se creará una carpeta nueva, se introducirán en ella algunos dosumentos y, accediendo a sus propiedades, se compartirá en red. En el ordenador opuesto se hará doble clic en Mis sitios de red: en la ventana que se muestra se visualizará el recurso compartido. Se puede repetir este proceso en el ordenador opuesto.

Se puede compartir archivos sin ningún problema.


Dificultades:
A la hora de comprobar la comunicación entre los dos ordenadores, sólo un ordenador se podía comunicar, debido a que estaba activado el FireWall de Windows, por lo que se debía de desactivar en ambos ordenadores.

Diferencia entre Switch y Hub

El Hub básicamente extiende la funcionalidad de la red (LAN) para que el cableado pueda ser extendido a mayor distancia, es por esto que un Hub puede ser considerado como una repetidora. El problema es que el Hub transmite estos "Broadcasts" a todos los puertos que contenga, esto es, si el Hub contiene 8 puertos (ports), todas las computadoras que estén conectadas al Hub recibirán la misma información (ver imagen1-hub), y como se mencionó anteriormente , en ocasiones resulta innecesario y excesivo

Un Switch es considerado un Hub inteligente, cuando es inicializado el Switch, éste empieza a reconocer las direcciones "MAC" que generalmente son enviadas por cada puerto, en otras palabras, cuando llega información al Switch éste tiene mayor conocimiento sobre que puerto de salida es el más apropiado, y por lo tanto ahorra una carga (bandwidth) a los demás puertos del Switch (ver imagen1-switch), esta es una de la principales razones por la cuales en Redes por donde viaja Vídeo o CAD, se procura utilizar Switches para de esta forma garantizar que el cable no sea sobrecargado con información que eventualmente sería descartada por las computadoras finales,en el proceso, otorgando el mayor ancho de banda (bandwidth) posible a los Vídeos o aplicaciones CAD.

Imagen1

Podemos ver otra diferencia entre Hub y Switch en las imágenes, las cuales muestran que si la entrada es de 100 Mbps y tenemos 5 nodos que están consumiendo el mismo ancho de banda. Vemos que en el hub este ancho de banda se divide entre el número de nodos, mientras que el switch se conserva el ancho de banda.

IEEE 1394 (FireWire)

El IEEE 1394 (conocido como FireWire por Apple Inc. y como i.Link por Sony) es un estándar multiplataforma para entrada/salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como cámaras digitales y videocámaras a computadoras.

Existen cuatro versiones:

FireWire 400 (IEEE 1394-1995)
Tiene un ancho de banda de 400 Mbit/s, 30 veces mayor que el USB 1.1 (12 Mbps) y similar a la del USB 2.0 (480 Mbps).

Revisión IEEE 1394a-1995
En 2000 se implementó una revisión de IEEE 1394-1995, añadiéndole características como difusión asíncrona, una reconfiguración de bus más rápida, concatenación de paquetes, y ahorro de energía en modo suspensión.

FireWire 800 (IEEE 1394b-2000)
Duplica aproximadamente la velocidad del FireWire 400, hasta 786.5 Mbps con tecnología full-duplex, cubriendo distancias de hasta 100 metros por cable. Firewire 800 reduce los retrasos en la negociación, utilizando para ello 8b10b (código que codifica 8 bits en 10 bits, que fue desarrollado por IBM y permite suficientes transiciones de reloj, la codificación de señales de control y detección de errores).

FireWire s1600 y s3200 (IEEE 1394-2008)
Ppermiten un ancho de banda de 1'6 y 3'2 Gbit/s, cuadruplicando la velocidad del Firewire 800.

FireWire s800T (IEEE 1394c-2006)
 Aporta mejoras técnicas que permite el uso de FireWire con puertos RJ45 sobre cable CAT 5, combinando así las ventajas de Ethernet con Firewire800.

Características generales

• Soporta la conexión de hasta 63 dispositivos con cables de una longitud máxima de 425 cm con topología en árbol.
• Soporte Plug-and-play.
• Soporta comunicación peer-to-peer que permite el enlace entre dispositivos sin necesidad de usar la memoria del sistema o la CPU
• Soporta conexión en caliente.
• Todos los dispositivos Firewire son identificados por un identificador IEEE EUI-64 exclusivo (una extensión de las direcciones MAC Ethernet de 48-bit)

Actividad nº 6

Esta actividad consiste en comunicar dos ordenadores a través de los puertos USB con un cable puente de datos USB especial.

Método a seguir:

1) Leer el manual de funcionamiento
2) Cargar el software adecuado en cada ordenador (disco CD que acompañe al cable)
3) Conectar el cable especial USB 2.0 Copy and Network cabler conceptronic.
4)Comprobar la comunicación y el envío de archivos a través del cable.

Primeramente debemos instalar la aplicación de transferencia de archivos PC-Linq, para ello introducimos el CD-ROM en la unidad de CD-ROM. El menú autoejecutable aparecerá automáticamente. En caso de que esto no ocurra, vaya a "Mi PC" y haga doble clic en la unidad de CD-ROM para iniciar el menú autoejecutable.

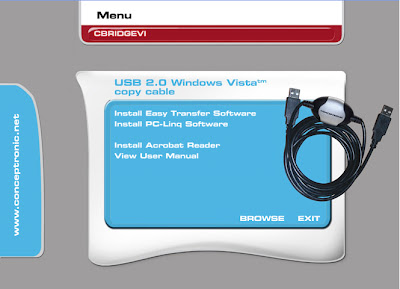

Imagen1

Como podemos ver en la imagen1 aparecen dos software, en nuestro caso solamente instalamos el software PCLinq, ya que este software es el que permite conectar dos ordenadores que tienen XP. El otro software, Easy Transfer, permite conectar dos ordenadores, uno con XP o Windows Vista y el otro con Windows Vista.



Luego debemos de seleccionar la opción "Install PC-Linq Software" del menú.
Hacemos click en siguiente, aceptamos el contrato de licencia y por último haga click en finalizar para cerrar el asistente.

Para utilizar la aplicacion de transferencia de archivos PCLinq3 debemos de hacer lo siguiente:
En el menú inicial, escoja PCLinq3 (Ansi) o PCLinq (unicode). En nuestro caso elegimos Ansi.
Asi es para caracteres estándares y Unicode es para caracteres con diacríticos. Una vez que el programa esté activo, puede conectar el cable de transferencia de archivos. El cable se instalará automáticamente. Ahora es posible transferir archivos desde y hacia ambos ordenadores.

En nuestro caso, queríamos comunicar el ordenador T204-4 con el ordenador T204-7 y para transferir archivos entre ambos, una  vez que hemos completado todos los pasos anteriores, simplemente tenemos que buscar la ubicación del archivo que queramos enviar al otro ordenador T204-7 (en la pestaña de nuestro ordenador, Imagen2) y arrastrarlo hasta la pestaña del otro ordenador T204-7 (ver imangen2), seleccionando antes la ruta donde se va a guardar el archivo enviado.

Imagen2; A la izquierda tenemos el ordenador T204-4 y a la derecha el T204-7, con todo su contenido


Observaciones:

A la hora de realizar esta práctica tuvimos una serie de problemas al iniciar PCLinq Ansi, ya que aparecia una ventana en la que decía que no podía abrir un archivo de biblioteca  (DLL) , por lo tanto el software no funcionaba. Tras probar la conexión con varios ordenadores, el problema persistía. La solución fue instalar el software "Easy Transfer" (Imagen1), el cual estaba  en el CD que acompañaba al cable. Una vez instalado, automáticamente aparecia una pestaña donde se informaba que el cable estaba listo para usarse.

Actividad nº 5

Objetivo: consiste en comunicar dos o más ordenadores, utilizando el puerto USB y la conexión bluetooth inalámbrica.


Adaptador  Bluetooth 2.1. USB
Con este adaptador podremos crear una conexión inalámbrica con otros dispositivos Bluetooth, como PDA, teléfonos móviles, receptores GPS, Ratón, o con otro ordenador.
Método a seguir:
1) Leer el manual de funcionamiento del adaptador Bluetooth 2.1 USB.
2) Cargar el software en cada ordenador, utilizando para ello el disco CD que acompaña a cada adaptador.
3) Comprobar la conexión inalámbrica, la transferencia de ficheros y su máxima distancia de funcionamiento (50m).

Una vez que hemos entendido el funcionamiento del adaptador pasamos a iniciar su software, para lo cual es necesario introducir el CD que viene con el adaptador.

Una vez que hemos instalado el software pasamos a ejecutarlo. Nos abrirá una ventana en la cual nos aparecerá los distintos dispositivos bluetooth que se encuentran activos a nuestro alrededor. Para buscar dispositivos simplemente entramos en la pestaña bluetooh y selecionamos buscar dispositivos.

vista clásica

Para comprobar la conexión inalámbrica y la transferencia de ficheros,  seleccionamos el dispositivo con el que queramos comunicarnos y le aparecerá al otro dispositivo una ventana donde le informa que mi dispositivo quiere comunicarse con el suyo, y tendrá que seleccionar la casilla permitir si quiere comunicarse con mi dispositivo.

Ventana del dispositivo con el que nos estamos comunicando

Para  la transferencia de ficheros entramos en el dispositivo con el que se ha establecido la comunicación y entramos en la carpeta transferencia de archivos. En esa carpeta podemos introducir todos aquellos ficheros que le queramos enviar. Posteriormente para que el otro dispositivo pueda ver ese archivo debe  buscar la carpeta Bluetooth, donde se encuentran todos los elementos recibidos. Y efectivamente vemos  como la transferencia de archivos es posible.

Ventana de transferencia de archivos, donde se encuentran los archivos enviados
